진공단열재 소개
비코솔루션 의 진공단열재는 글라스화이바 심재를 이용한 차세대 건축 단열재 입니다.
글라스화이바 기반의 진공단열재는 기존단열재 대비 8배 이상의 단열 성능을 향상시킬 수 있는 차세대 단열재 입니다.
비코솔루션의 진공단열재란?
기존 단열재 대비 8~11배 이상의 단열 성능을 향상시킬 수 있는 고효율 단열재로서,
고차단성 필름 봉투 내부에 무기소재를 진공 감압시켜
대류에 의한 열 전달을 최소화시킬 수 있는 차세대 단열재입니다.
《외피재》

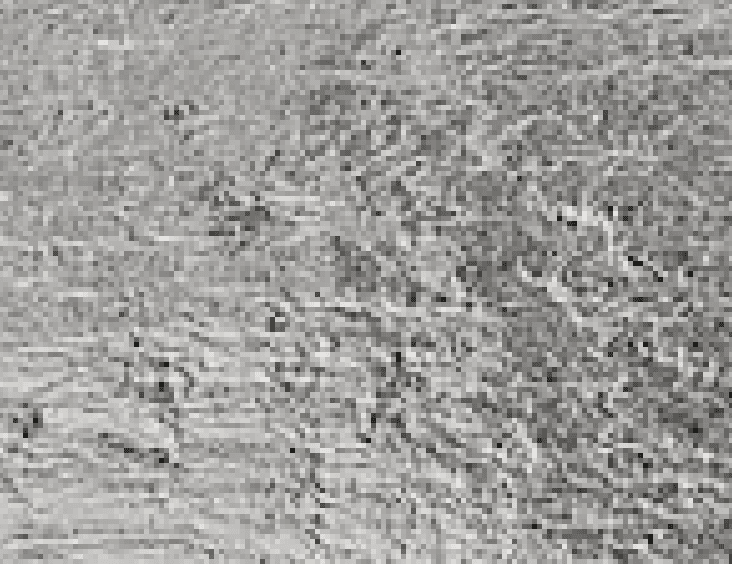

AL Foil (알루미늄 포일)

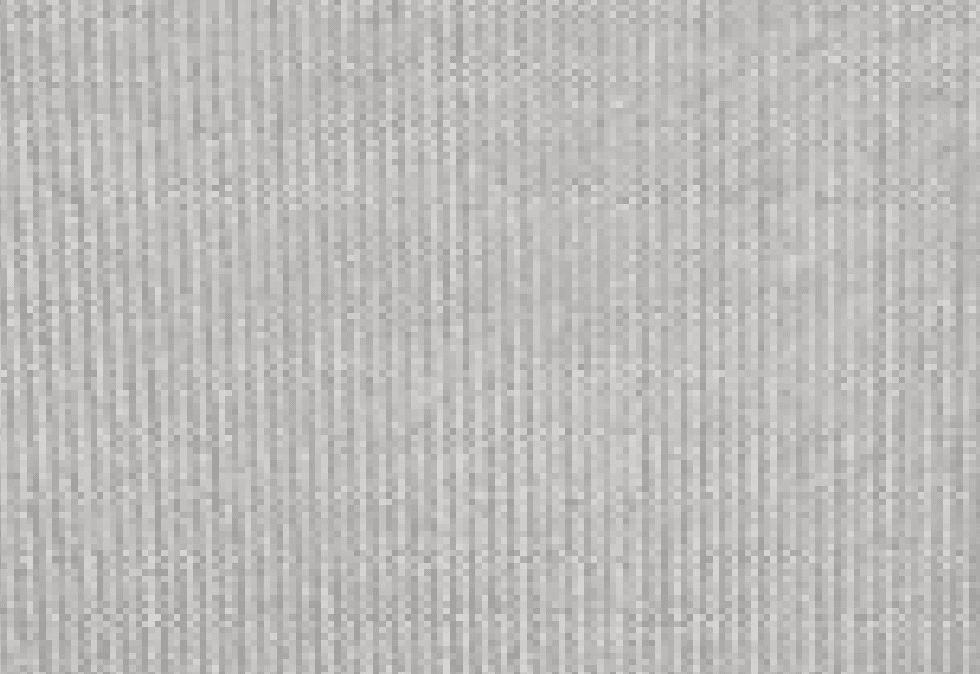

Glass Fiber Cloth (글라스크로스)
| 항목 | 일반 알루미늄 포일 | 글라스 크로스 |
|---|---|---|
| 인장강도 (kg/㎟) | MD: 13.0 TD: 13.5 | 60.0 45.0 |
| 파열강도 (kg/㎟) | 내면 → 외면: 13.5 외면 → 내면: 13.5 | 14.0 25↑ |
글라스크로스는 일반 알루미늄 포일 대비 4~5배 높은 강도를 가지며,
진공단열재의 내구성과 성능을 크게 향상시킵니다.
단열재 교체 효과
동일 관류율 기준 단열재 교체 시공 효과를 평당 가치로 계산했을때 진공단열재는 가치상승분을 제공합니다.
단열재 교체 시공시 효과 비교
| 구분 | SAVE 두께 | 면적확장 효과 | 가치상승분 |
|---|---|---|---|
| 스티로폼 → 아이소핑크 | 0.023 m | 0.25 평 | 750 만원 |
| 아이소핑크 → 진공단열재 | 0.153 m | 1.9 평 | 5,700 만원 |
| PF보드 → 진공단열재 | 0.092 m | 1 평 | 3,000 만원 |
(단열부위 36.2m 동일면적, 평당분양가 3천만원 가정시)
최고 효율 달성
공간 확장 효과 도면
건평: 84.99㎡, 공용: 30.41㎡, 전용: 115.41㎡
동일관류율 기준 두께 (mm)
진공단열재의 장점
- 기존 단열재 대비 10% 두께
- 실질적인 면적 확장 효과
- 평당 가치 상승분 제공
면적 확장
타사제품은 두꺼운 단열재 시공으로 전용면적을 과다하게 차지하는 반면, ㈜ 비코 진공단열재는 12mm 두께로도 약 10배 이상의 단열성능으로 열전도율이 높으며, 확장발코니 면적을 효과적으로 넓게 사용할 수 있는 강점이 있습니다.

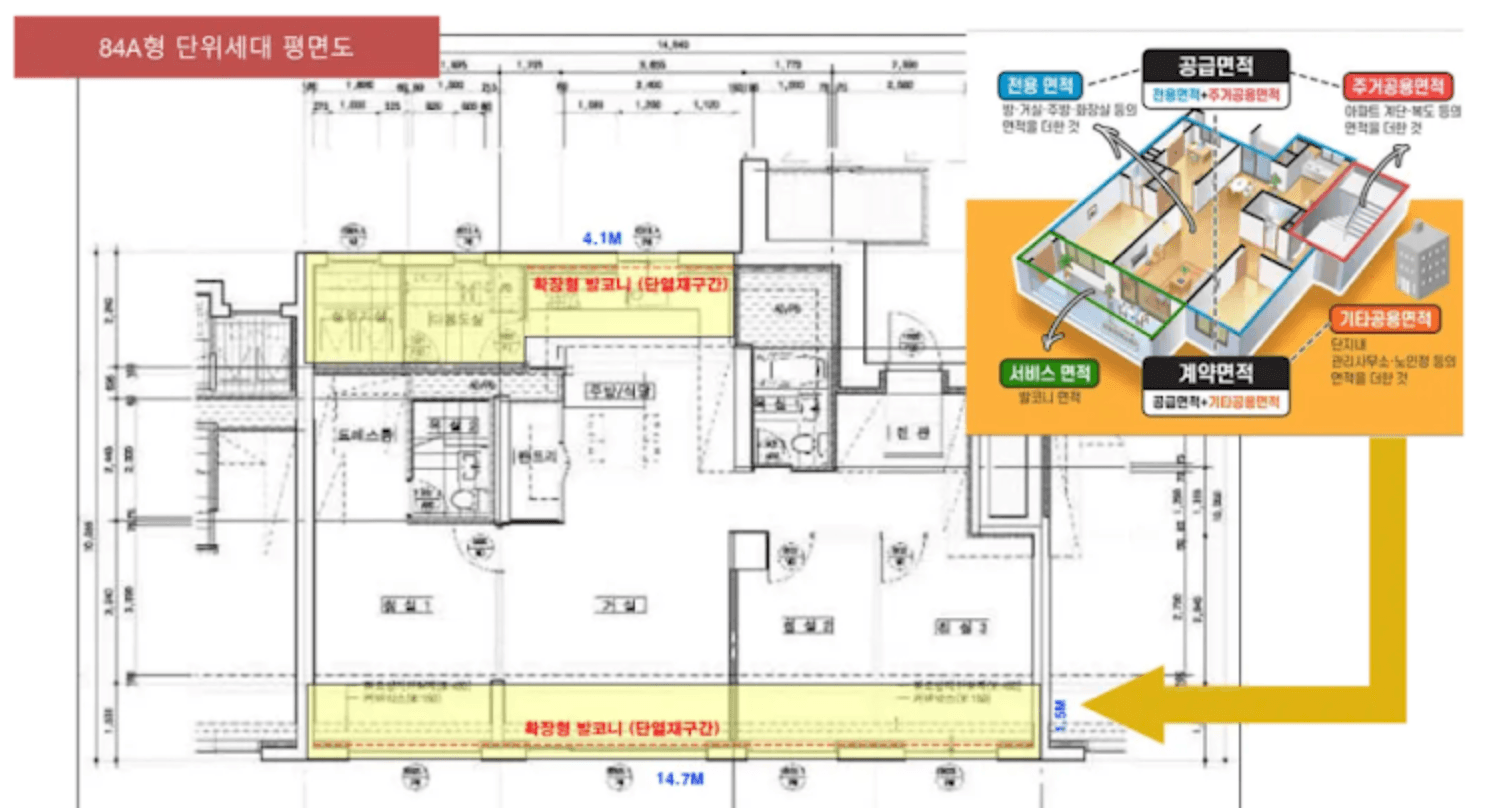

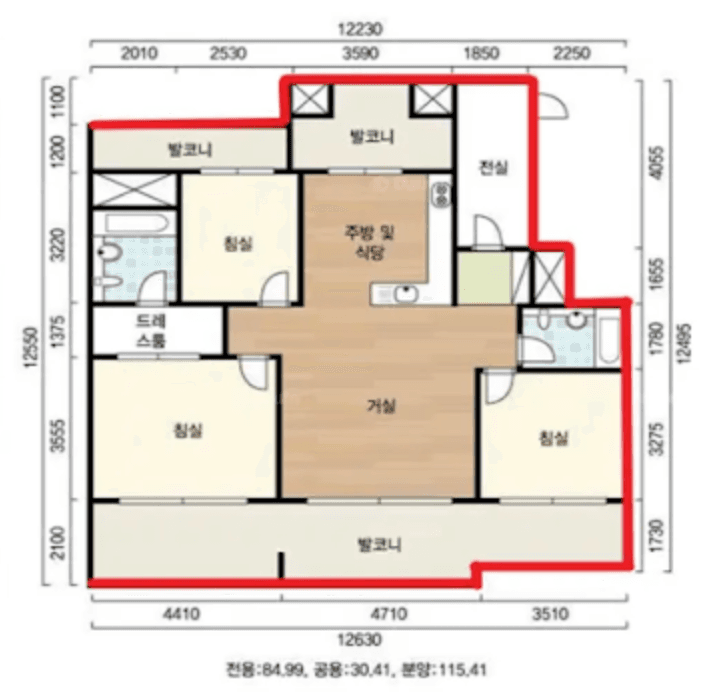

84A형 단위세대 평면도
비교 근거: 국토부고시 건축물의 에너지절약 설계기준
국토부고시 건축물의
에너지절약 설계기준
기준대비 유효창간면적
단열재 두께 비교
절약된 공간
공간 활용도 극대화
94% 두께 절약으로 넓은 공간 확보
자산 가치 상승
평당 3천만원 기준 가치 증대
확장발코니 최적화
12mm 두께로 효과적인 공간 활용
수명 테스트 결과
진공단열재는 Getter 가스 및 수분을 흡착하는 소재를 내포하고 있습니다.
진공단열재는 500x1000 기준으로 Getter 1 개 분량을 넣고 25년의 수명을 이어간다는 시험결과를 도출했습니다.
Heat Flux 특성 그래프
진공단열재는 외부의 공기와 수분의 유입에 따라 내부압력이 서서히 증가하며, 내부의 흡착제가 진공단열재 내부의 압력을 일정수준으로 유지함 (진공단열재 내부압력에 따른 열전도율 특성 하기 그래프 참조)

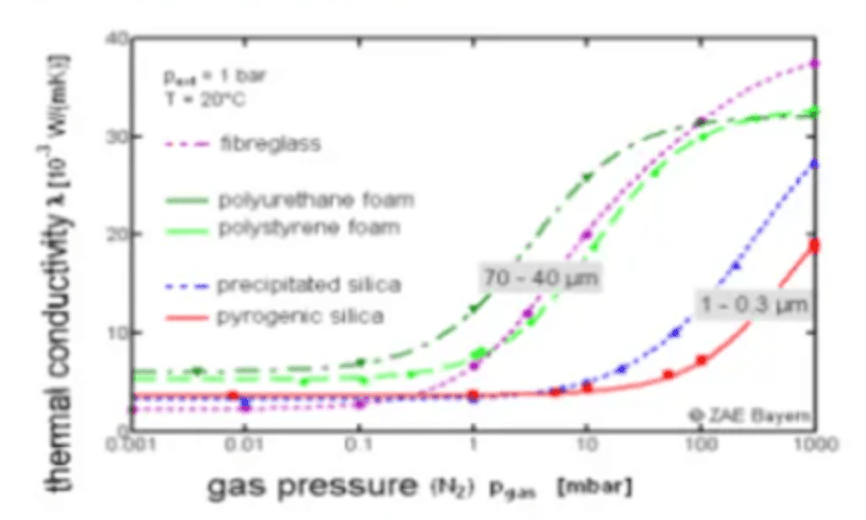

다양한 단열재의 가스압력에 따른 열전도율 변화 그래프
시험 조건
표준 위기조건 23℃/50% RH (EN) 또는 24℃/50% RH (ASTM)에서 수명 25년 이상 확보 필요
열전도율 기준
진공단열재 내부 수명은 ISO-16478 (제정방)에서는 10mW/m·K, ASTM C1484에서는 열전도율 11mW/m·K 이하로 정의함
검증된 수명
수명 보장
국제표준 ISO-16478 및 ASTM C1484 기준 검증
기술의 혁신
진공단열재에 대한 VIKO Solution 기술의 혁신
비코솔루션의 진공단열재는 현존하는 최고의 단열재로 인정받고 있습니다.
진공단열재 시공 특허는 전세계에서 ㈜비코솔루션이 유일합니다.
얇은 설치 두께
상대적으로 얇은 두께로도 뛰어난 단열 효과. 건물 내부 공간을 최대한 활용.
경량성·불연재
가벼운 무게로 건물 구조에 부담을 주지 않고 설치. 건물의 총 무게를 감소시키기 때문에 건축물의 지지력 구성에 유리.
유연성·밀폐성 강화
다양한 형태의 제작. 건물의 다양한 부위에 적절히 사용. 공기가 없는 상태로 제조되기 때문에 밀폐성이 우수. 에너지 효율 향상.
내구성·열교차단
시간이 지나도 성능이 변하지 않음. 건물의 유지보수 비용을 낮출 수 있으며, 장기적으로 건물의 에너지 효율을 유지.
VIKO Solution 진공단열재 비교
VIKO Solution의 진공단열재는 어떠한 조건에서도 기존 단열재나 타사의 진공단열재 보다 우수합니다.
제품 비교를 통해 VIKO Solution 진공단열재의 우수성을 확인해 보세요.
비코솔루션 특허 생산 제품
진공단열재 설치 어셈블리 및 이를 이용한 진공단열재 설치 방법
비코솔루션의 제품은 진공단열재를 이용한 시공에 특화되어있으며, 시공 위치와 조건에 맞게 설계되어, 모든 시공을 가능하게 합니다.

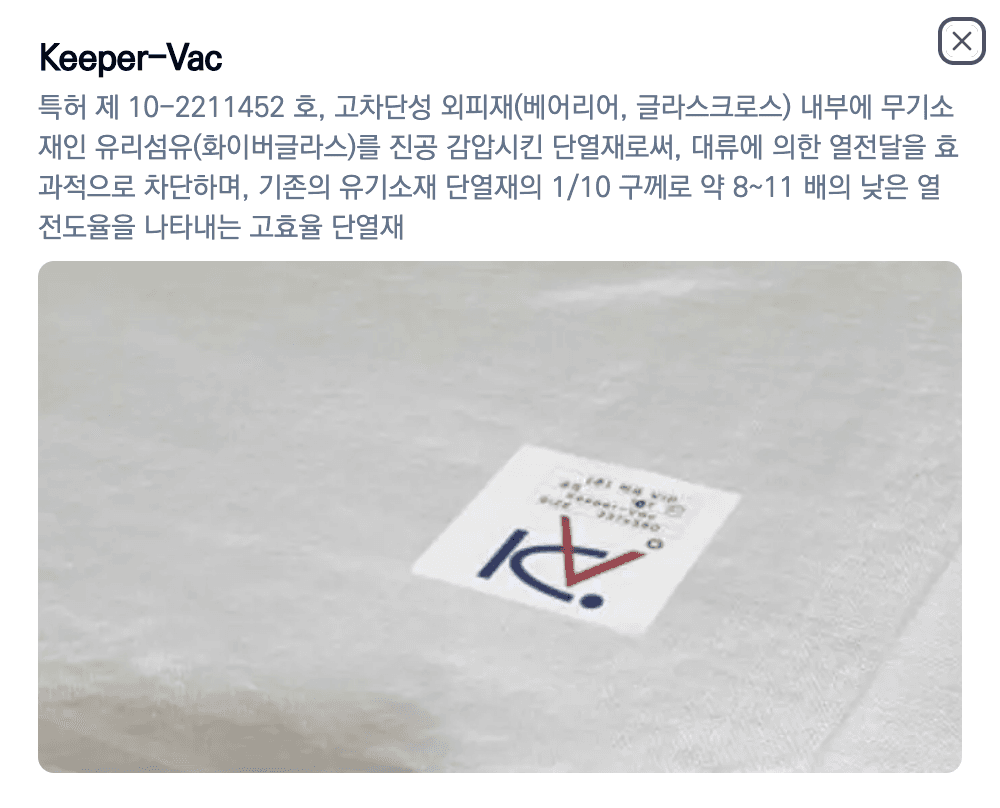

Keeper-Vac

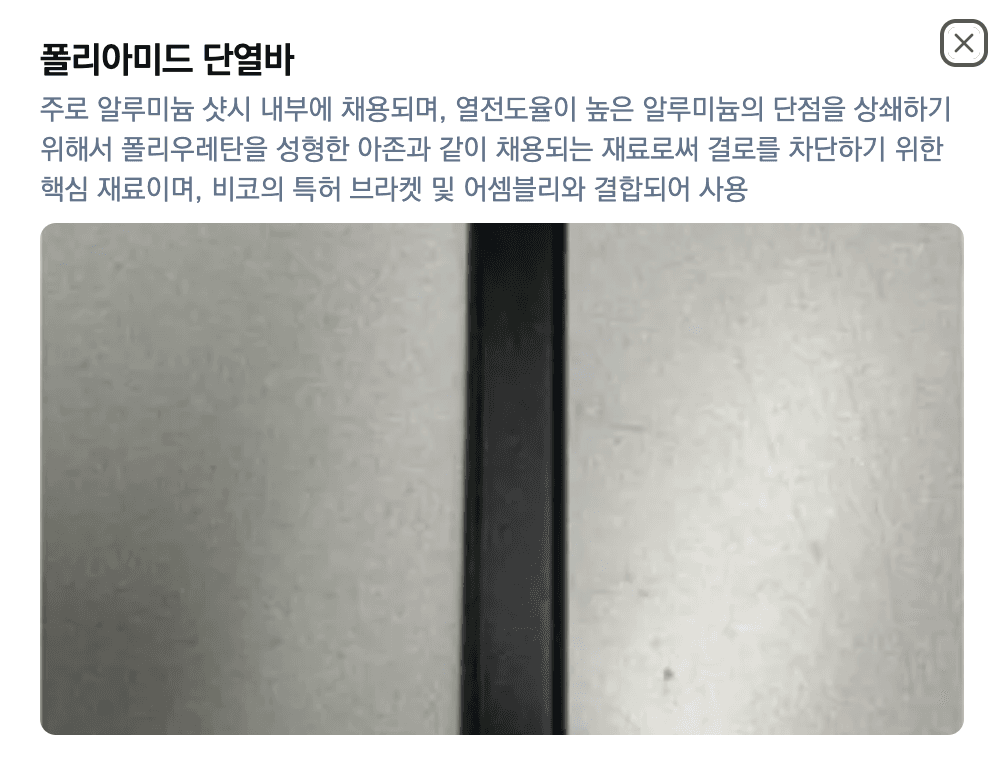

폴리아미드 단열바

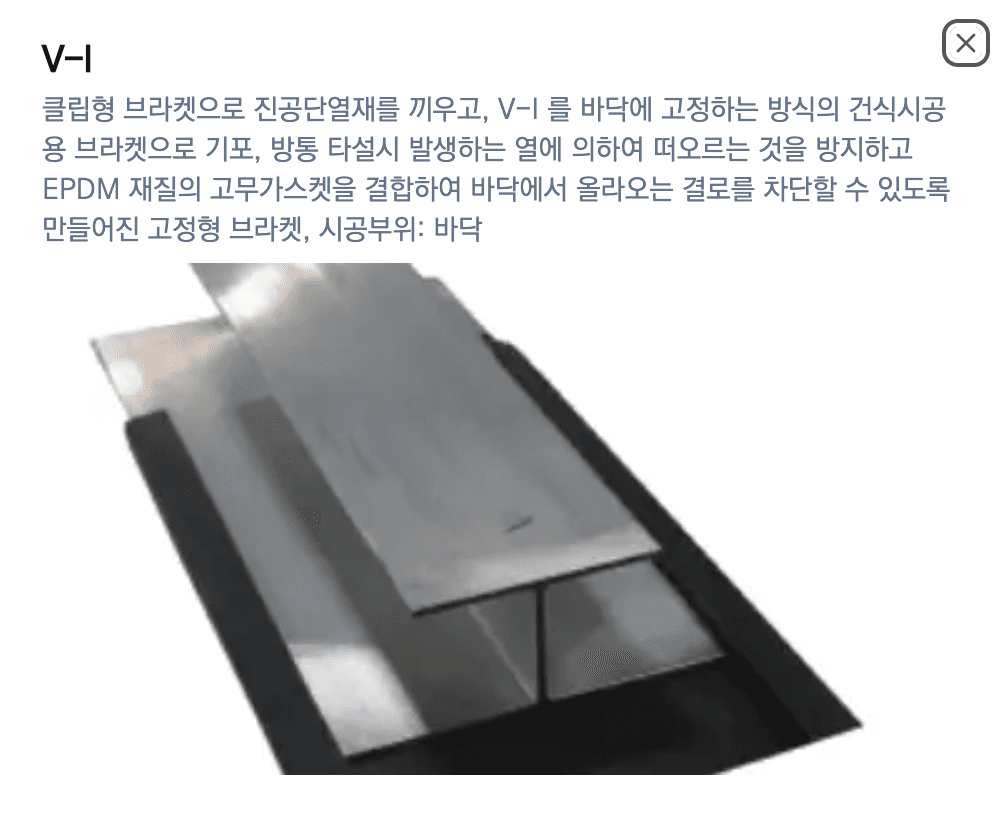

V-I

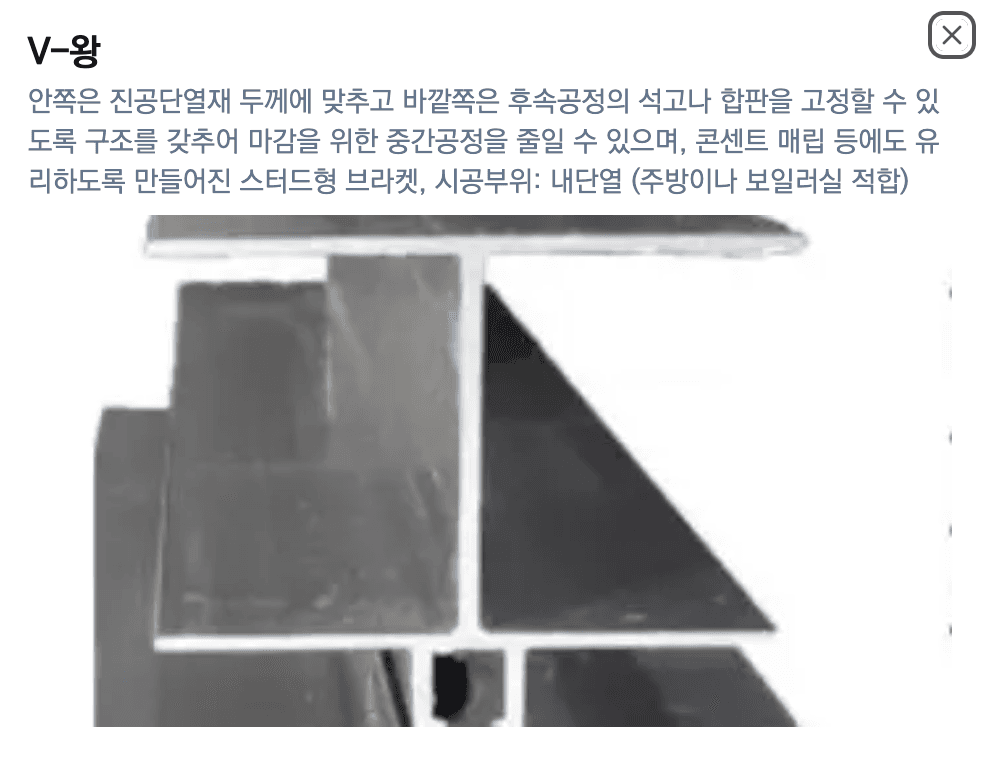

V-왕

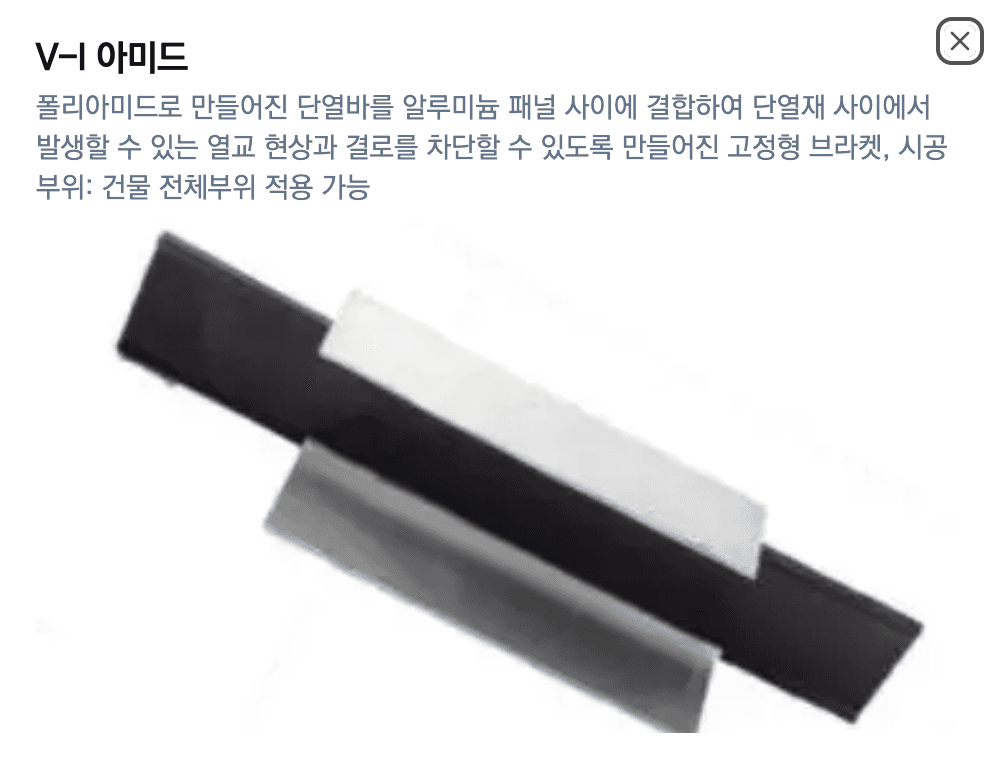

V-I 아미드

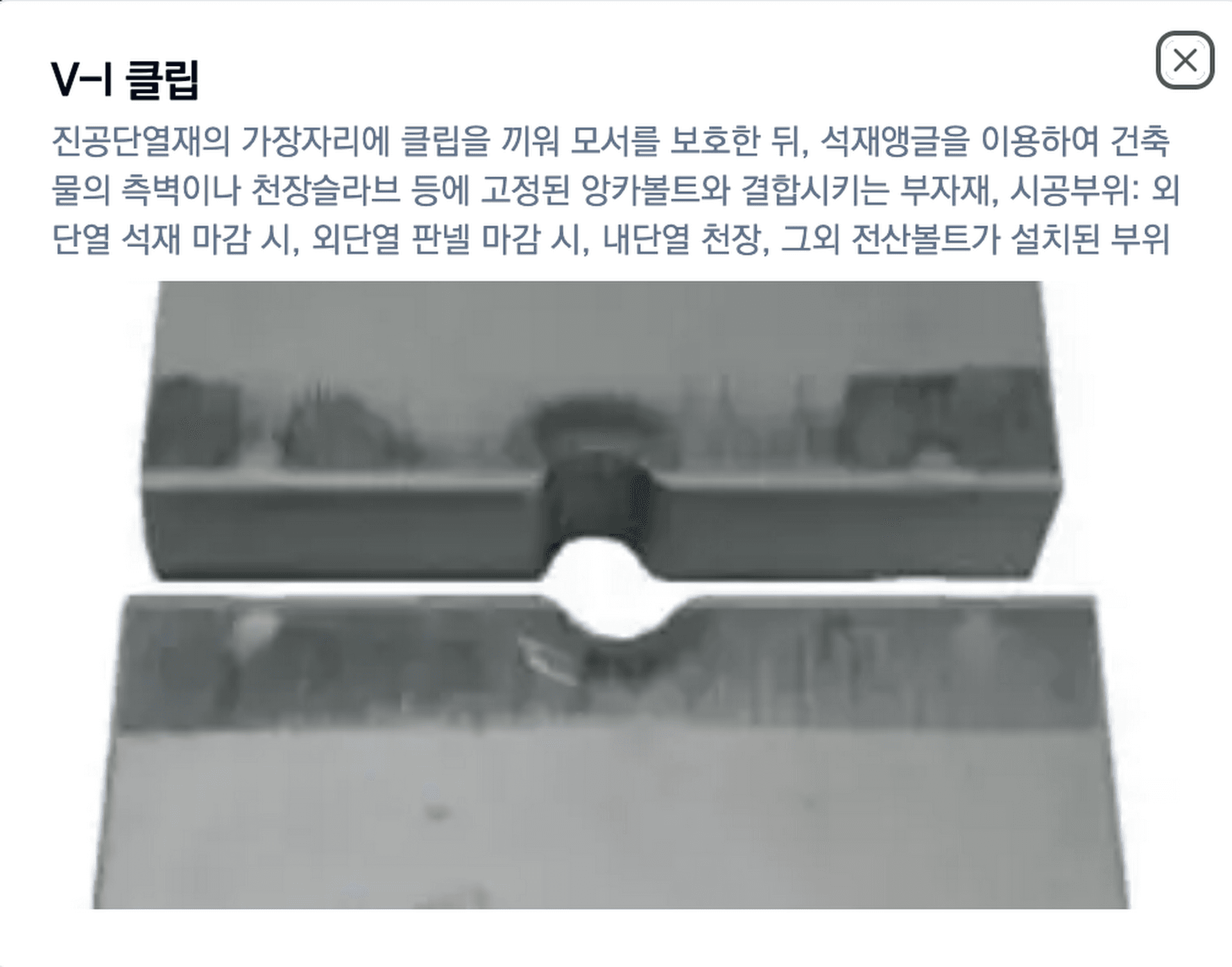

V-I 클립

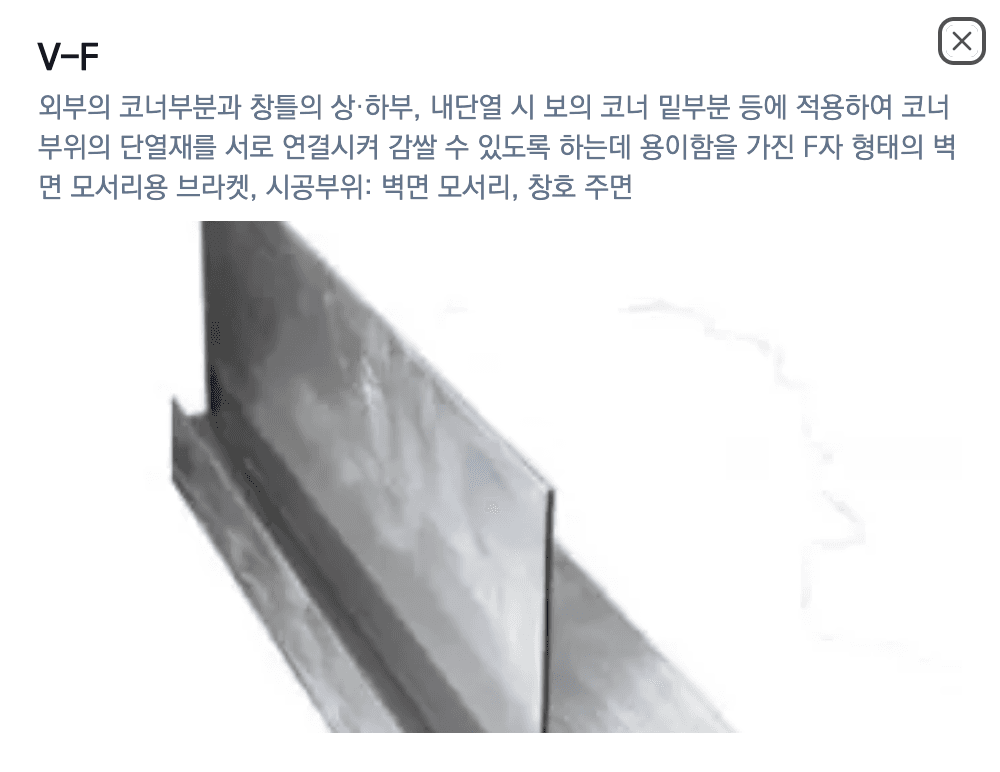

V-F
